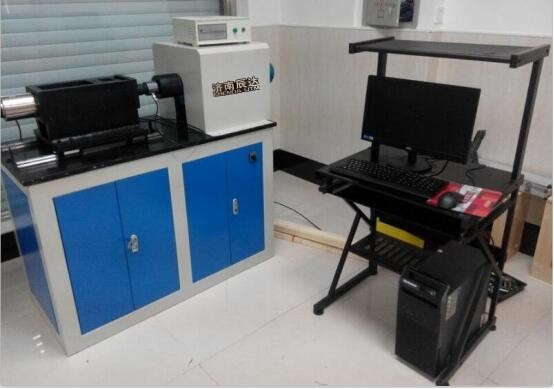

LNW-2500微機控制螺栓扭矩系數儀

一、主要特點和使用范圍：

微機控制螺栓扭矩系數儀滿足標準GB/T16823.3-2010，ISO16047：2005?緊固件 扭矩-夾緊力試驗?試驗，主要進行高強螺栓軸向力，扭矩，扭矩系數的性能測試，系統主要由主機、扭轉抗壓機構、減速加載機構、伺服系統、控制數采系統（包括扭矩和負荷兩個回路）、計算機及其試驗軟件以及其他必要的加載支架和附件等組成，是生產企業、科研單位的高性能理想試驗設備。

二、 主要技術指標

1扭轉部分

1.1最大靜態扭矩：15000Nm

1.2 扭矩有效測量范圍：1500～15000Nm

1.3輸出最大轉速：360°/min；

1.4示值精度： 1.0%

1.5扭矩分辨率：1nm

2軸向負荷部分

2.1最大軸向負荷：2500kN

2.2負荷有效測量范圍 250-2500 kN

2.3 示值精度 ：0.5%

2.4力值分辨率：1kn

4 螺栓規格：M30-M64，長度范圍： 110-600mm

5 電源電壓： AC 380V 50Hz

7系統具有超載、試件斷裂等保護功能。

8計算機屏幕顯示各種試驗參數實時值和相關曲線。

9打印機打印試驗報表和曲線。

三、 主要配置：

1  主機                            1套

包括

扭轉測試裝置軸向負荷測試裝置

2  扭轉機構                       1套

3  伺服電機 1套

4  高精度對稱性動態扭矩傳感器                           1只

5  高精度負荷傳感器                                     1只

6  低速大扭矩減速機                                     1套

7  控制系統 1套

8  控制及數采系統 1套

9  直線導軌 1套

10 螺栓扭轉附具 1套

11 軟件 1套

12 計算機 1臺

13 防護罩 1套

14隨機資料 （說明書、合格證、裝箱單） 1套

15隨機密封件
